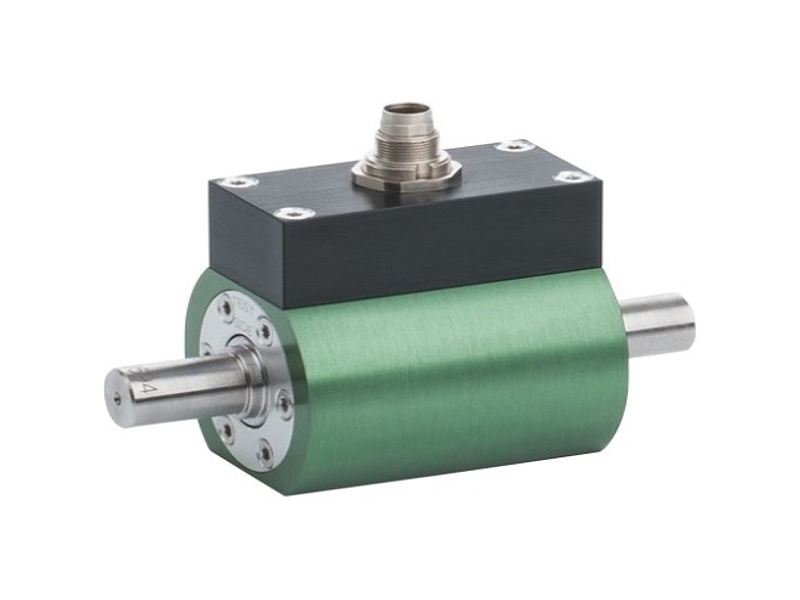

Nerotační snímač momentu 8625
Kompaktní a robustní provedení Rozsah 0...±0.01 Nm až 0...±10 Nm
Nelinearita od: 0.05 %
- Měřící rozsahy 0...±0.01 Nm až 0...±10 Nm
- Nelienarita od: 0.05 %
- Standartizovaný výstup 0.25 mV/V až 1 mV/V dle rozsahu
- Kompaktní a robustní provedení
- Krytí IP40
Rozměry snímače byly optimalizovány pro co možná největší potlačení vlivu nesouosého působení síly. Měřícím elementem snímače je plný tenzometrický můstek tvořený fóliovými kovovými tenzometry. Pro převod na standartní signál je nutné využít převodník 9243 pro převod na napěťový signál 0...±10 V nebo 0 (4) - 20 mA nebo 9221 pro přímý převod na Profibus. Při využití v laboratorních podmínkách je možné využít převodník 9205 pro přímé propojení s PC přes USB.
Výstup snímače je 4 vodičový, pro omezení vlivu přívodních vodičů se doporučuje v konektoru převést na 6-vodičové zapojení.
Součástí dodávky je protikus konektoru.
Malé rozsahy snímače jsou velice citlivá zařízení, které jsou snadno zničitelné neodbornou manipulací nebo instalací!
Odkaz na stránky výrobce
Prospekty
|
|

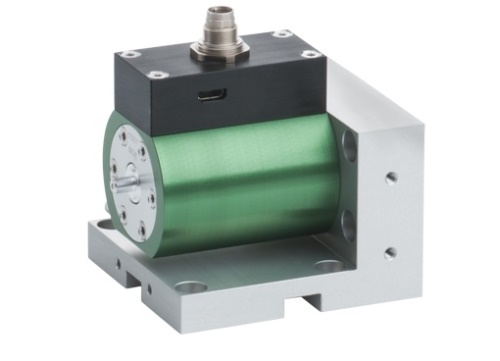

Podpěra pro snímač momentu 8600-Z00X
|
|
|

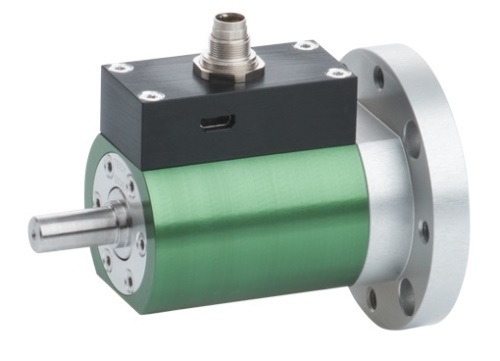

Příruba pro snímač momentu 8600-Z00X
|
|
|
