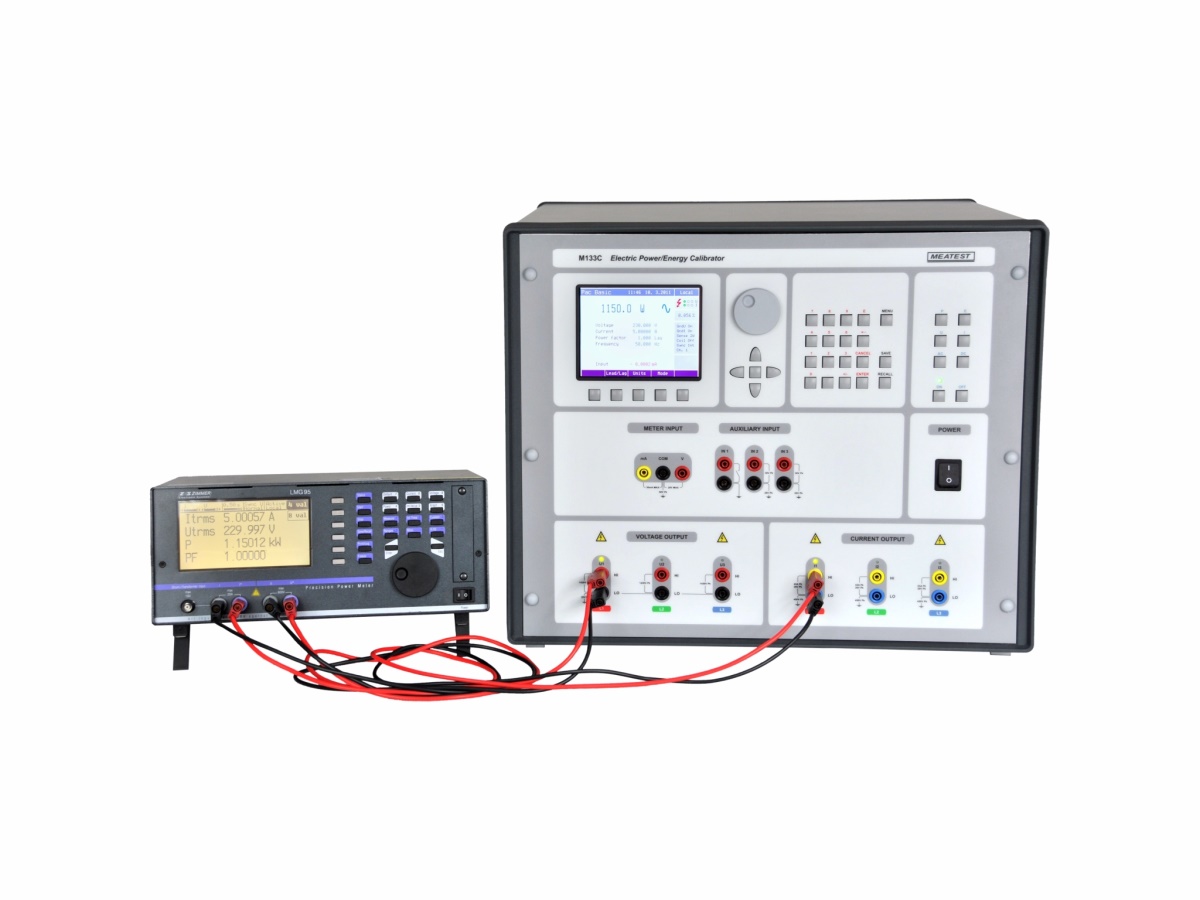

M133C Jednofázový kalibrátor výkonu a energie

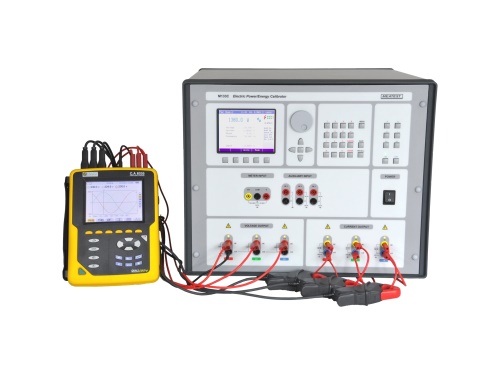

Kalibrátor elektrického výkonu a energie, obsahující funkce potřebné pro kalibrace analyzátorů kvality sítě (vyšší harmonické, interharmonické, modulace, dip/swell). Výstupy 2 a 3 jsou slepé.

  • Funkce kalibrovaného zkreslení výkonu a energie
  • Přesnost fázového posunu 0.02°
  • Kmitočet 15 Hz až 1 kHz
  • Vestavěný multimetr pro kalibraci převodníků
  • Plovoucí proudový výstup do 450 V

Základní funkcí kalibrátoru je simulace stejnosměrného i střídavého jednofázového elektrického výkonu s rozsahem napětí do 280 Vdc (600 Vac) a proudu do 30 A, včetně funkcí zkreslení signálu pomocí modulace, harmonických a interharmocikých signálů nebo ramp. Střídavý elektrický výkon má možnost nastavení fázového posuvu v rozsahu 0º až 360º. Kalibrátor se vyznačuje vysokou zatížitelností výstupů. Proudový rozsah lze pro potřeby kalibrací klešťových wattmetrů a ampérmetrů rozšířit pomocí 50-ti závitové cívky Option 140-50 až do 1500 A.

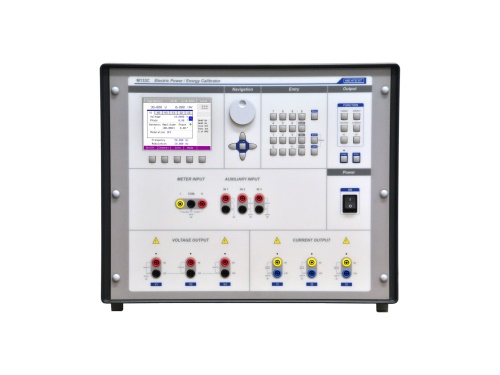

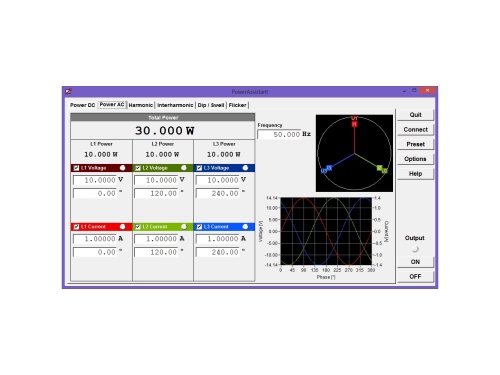

Kalibrátor lze ovládat z klávesnice na čelním panelu nebo počítačem (sběrnice IEEE488, RS232, Ethernet). Veškeré potřebné informace se zobrazují na velkém LCD displeji.

DC napětí 1 - 280 V
± 150 ppm / rok
AC napětí 1 - 600 V, 15 - 1000 Hz
± 150 ppm / rok
DC proud 5 mA - 30 A (s cívkou 140-50 až 1500 A)
± 250 ppm / rok
AC proud 5 mA - 30 A, 15 Hz - 1000 Hz (s cívkou 140-50 až 1500 A)
± 250 ppm / rok
DC výkon a energie 5 mW - 8.4 kW (s cívkou 140-50 až 420 kW)
0.1 s - 3 roky
± 440 ppm / rok
AC výkon a energie 5 mW - 18 kW, 15 - 1000 Hz (s cívkou 140-50 až 900 kW)
0.1 s - 3 roky, účiník -1 až 1
Zkreslení: harmonické, interharmonické, modulace, dip/swell
± 440 ppm / rok

Procesní multimetr

DC napětí 0 - 12 V
± 100 ppm / rok
DC proud 0 - 25 mA
± 100 ppm / rok
Frekvence 1 Hz - 15 kHz
± 50 ppm / rok
