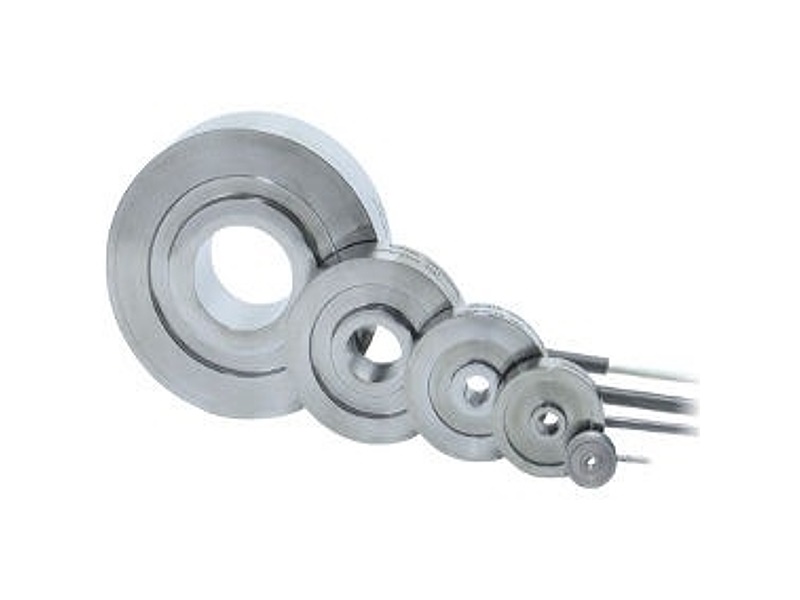

8438 Prstencový snímač tahové a tlakové síly
Pouzdro z nerezu, malý a robustní. Ploché provedení s centrálním otvorem. Rozsahy 0...5 N až 0...200 kN. Výstupní citlivost 1 až 20 mV/V.
Nelinearita: 1 %
- Měřící rozsahy 0 - 5 N až 0 - 200 kN
- Kombinovaná nejistota: 2 %
- Citlivost 20 mV/V až 1 mV/V
- Přetížitelnost 150 % z rozsahu
- Malé rozměry
- Krytí IP54 (rozsahy ≥ 100 kN IP 65)
Snímač (senzor) síly typu 8438 je určen pro nasazení v průmyslu i v laboratoři. Díky miniaturnímu
kompaktnímu provední z nerezové oceli je vhodný pro řadu aplikací. Snímačem lze měřit statickou,
kvazistatickou i dynamickou sílu. Použití nalezne při měření síly lisování, střihu, řezu, měření
síly pružin apod..
Síla je snímaná zabudovaným tenzometrickým můstkem. Výstupní napětí můstku je přímo úměrné síle působící
na průchozí středový otvor.
Snímač je vybaven 2 m dlouhým čtyřvodičovým kabelem, umožňujícím jeho napojení na vyhodnocovací
jednotku (9243, 9180, 9205, 9307 apod.).
