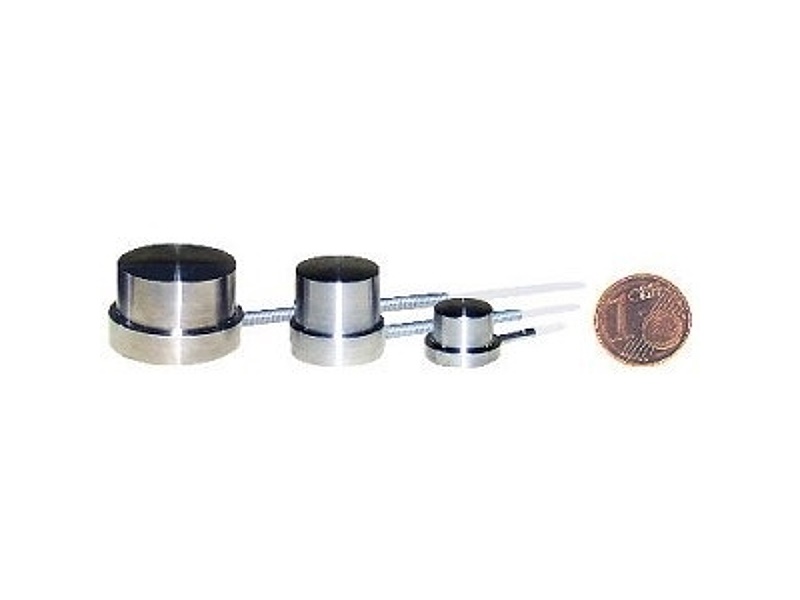

8402 Miniaturní snímač tlakové síly
Velmi malý, robustní. Rozsahy 0...1 kN až 0...100 kN. Výstupní citlivost 1.5 mV/V.
Přesnost: 0.5 %
- Měřící rozsahy 0 - 1 kN až 0 -100 kN
- Kombinovaná nejistota: 0.5 % (0.75 %)
- Standartizovaná citlivost 1.5 mV/V
- Přetížitelnost 150 % z rozsahu
- Velmi malé rozměry
- Krytí IP54
Snímač (senzor) síly typu 8402 je určen pro nasazení v průmyslu i v laboratoři. K jeho
základním vlastnostem patří vysoká spolehlivost a široká škála měřicích rozsahů. Díky skutečně miniaturnímu
provedení je vhodný pro snímání tlakové síly v rozměrově omezených konstrukcích. Snímač je zhotoven
ze slitin vzácných kovů. Příkladem jeho použití je měření síly lisování, střihu, řezu, měření tlumičů
v automobilovém průmyslu apod..
Síla je snímaná zabudovaným tenzometrickým můstkem. Výstupní napětí můstku je přímo úměrné síle působící
na snímač.
Při montáži je třeba dbát na to, aby základna senzoru ležela na hladké a rovné ploše. Doporučuje
se použití kontaktních lepidel, případně silikonu. Snímač je vybaven 2 m dlouhým čtyř vodičovým kabelem,
umožňujícím jeho napojení na vyhodnocovací jednotku (9236, 9243, 9180, 9205, 9307 apod.).
