8103/6/7 Titanový snímač tlaku
Kompaktní a robustní tenzometrický snímač tlaku. typ 8103 tenzometrický výstup, 8106/7 výstup 4...20 mA (2-vodičové připojení), pro kapaliny i plyny, statické i dynamické použití. Rozsahy 2 bar až 1 000 bar.
Přesnost: 0.5 %
- Měřící rozsahy 0...2 bar až 0...1 000 bar
- Kombinovaná nejistota: 0.5 %
- Pro 8103: Výstupní citlivost 2 mV/V (1 mV/V pro rozsahy do 5 bar)
- Pro 8106/07: dvouvodičově 4 - 20 mA
- Odolnost proti přetížení až 300 % z rozsahu
- Nemagnetický
- Krytí IP65 (typ 8103 IP67)

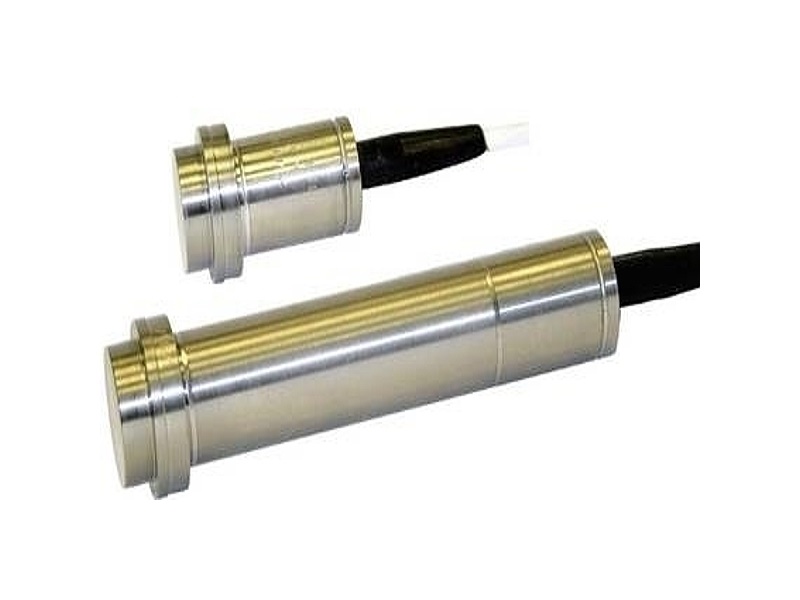

Tělo tohoto snímače je kompletně vyrobeno z titanu. Snímací elementy jsou tvořeny plným tenzometrickým můstkem, který je připevněn z vnitřní strany membrány snímače. Tento signál je přímo vyveden na výstup snímače u varianty 8103. Druhé dva typy obsahují integrovaný proudový převodník s dvou vodičovým výstupem 4 - 20 mA. Typ 8106 má výstup tvořen 2 m dlouhým kabelem a typ 8107 má ze zadní části snímače 6 - pinový konektor (součástí dodávky snímače je jeho protikus).
Měřící rozsah 2 bary je dostupný pouze s integrovaným převodníkem. Pro tlaky nad 50 bar snímač měří vzhledem k uzavřené atmosféře (absolutní měření).
