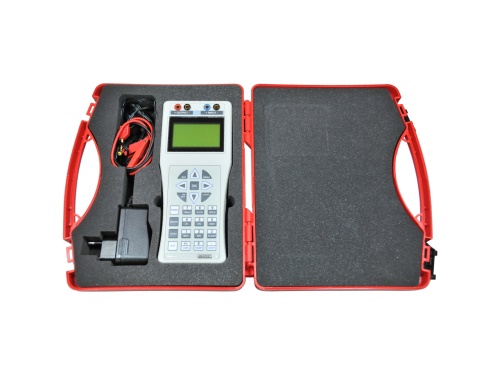

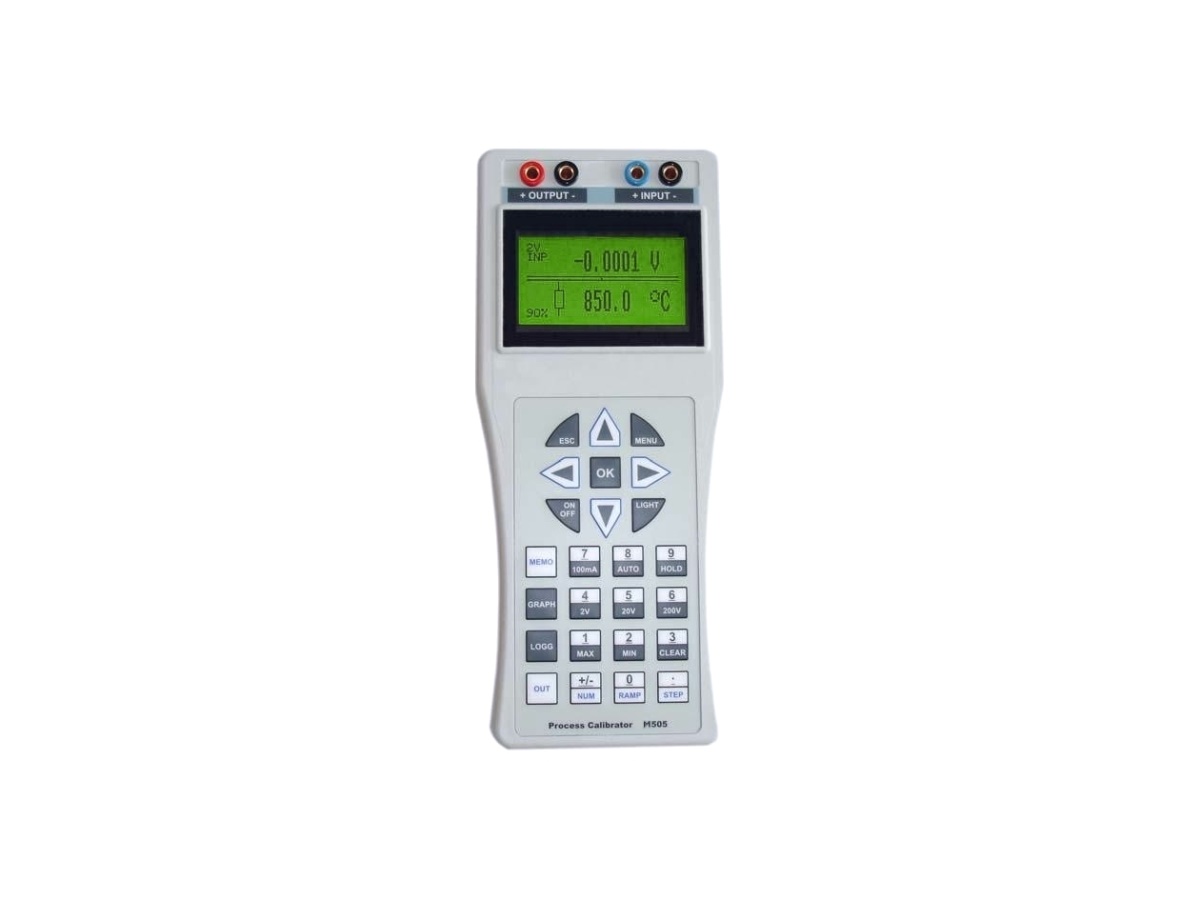

M505D Calibrateur de process

Calibrateur-multimètre portable M505D génère et mesure les signaux de tension et de courant dans les processus industriels. Les mesures peuvent être enregistrées et analysées dans l'application PC.

  • Calibrateur et multimètre portables
  • Vitesse d'échantillonnage de 1 ms
  • Enregistreur de données, logiciel analytique

Les fonctions principales de ce calibrateur sont l'approvisionnement en signaux mV ou mA, la résistance et la simulation des thermocouples DIN et des capteurs de température RTD. Il est possible de mesurer, mémoriser et afficher jusqu'à huit signaux d'entrée rapides - Transmetteurs - sur l'écran en tant que graphiques ou il est également possible de les télécharger sur un PC via USB. Pour une vérification ou un étalonnage rapide des transmetteurs de procédés, la sortie et l'entrée du calibrateur M505D peuvent être connectées en croix à l'émetteur, alors que les signaux fournis et mesurés seront affichés en ligne. Les gammes de tension mV sont utiles pour l'étalonnage des jauges de contrainte, des amplificateurs, des émetteurs et des petits instruments de signalisation, où la tension de sortie peut être résolue jusqu'à 1 uV.

Enregistreur de données: Le signal généré du calibrateur et le signal mesuré à l'entrée du multimètre vont être stockés sous forme de tableaux avec la date et l`heure ajoutées. L'intervalle peut être sélectionné de 2 sec. jusqu`à 24 heures. Les données peuvent être transférées dans le PC, présentées sous forme de tableaux et de graphiques et traitées sous Windows et Excel.

Transitoires: Les huit emplacements de mémoire sont disponibles pour le stockage des signaux rapides à l'entrée du multimètre. Chaque transitoire peut être affiché individuellement sur l'écran LCD et éventuellement transféré dans le PC, présenté sous forme de tableaux et de graphiques et traité sous Windows et Excel.

Tension CC 0 à 25 V
gammes mVDC de 27 mV et 540 mV
± 0.1 % / an
Courant CC 0 à 22 mA
± 0.1 % / an
Résistance 45 Ω à 3 kΩ, résolution 10 mΩ
± 0.1 % / an
Température TC BEJKNRST avec compensation de soudure froide
RTD ± 0.5°C / an

Multimètre de proces

Tension CC 0 à 200 V
résolution mVDC jusqu'à 100 uV
± 0.1 % / an
Courant CC 0 à 100 mA
± 0.1 % / an
M505D Process Calibrator Version étendue avec enregistreur de données et logiciel PC
M505 Process Calibrator Version de base
