M133C 3F Calibrateur de puissance et d'énergie

Calibrateur triphasé de puissance éléctrique et d'énergie avec fonctions de qualité de l'alimentation pour l'étalonnage des wattmètres et des analyseurs de la qualité de réseau.

  • Fonctions de qualité de puissance et de l'énergie
  • Précision de angle de phase 0.02°
  • Fréquence de sortie 15 - 1000 Hz
  • Multimètre intégré pour l'étalonnage des transducteurs
  • Sorties de courant flottant pour métres de puissance avec 3 fils

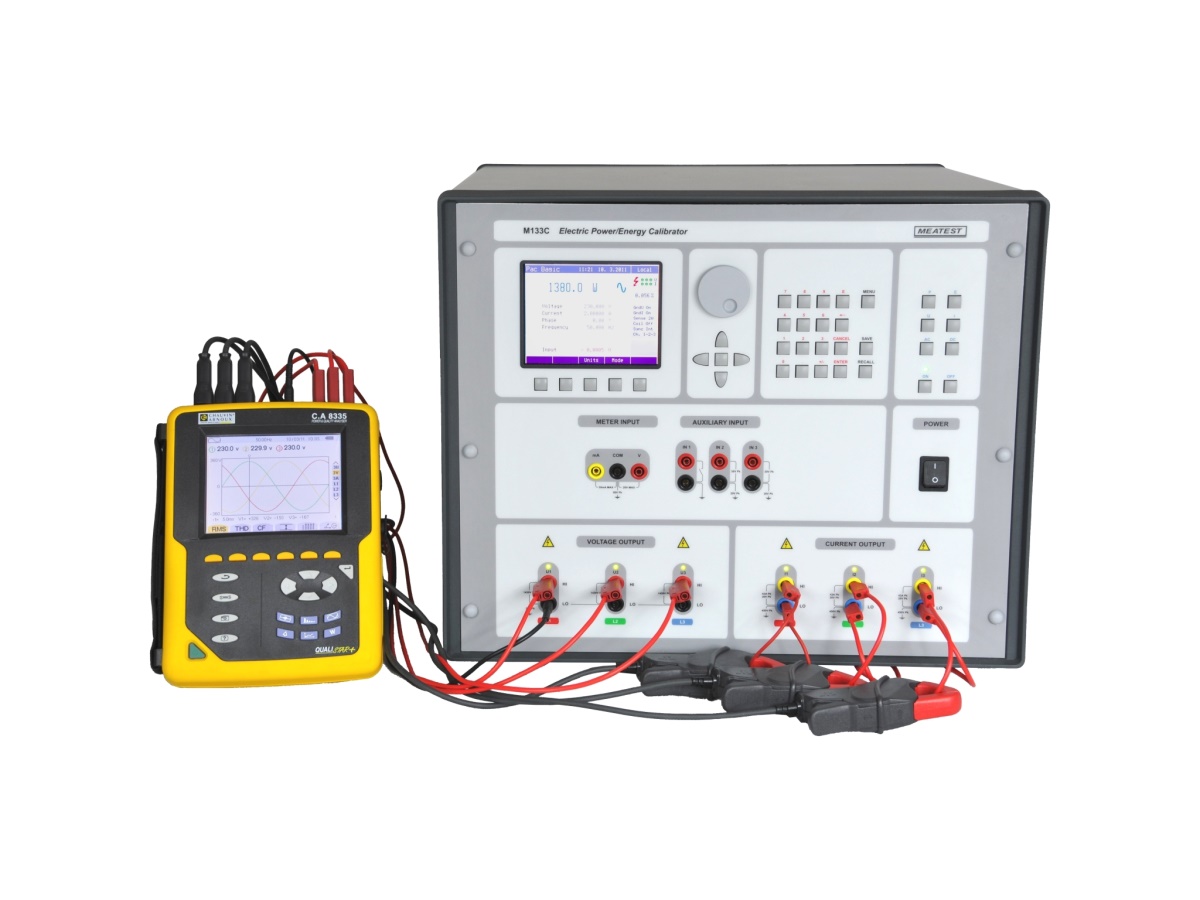

L'appareil M133C est un calibrateur de puissance et d'énergie AC / DC pour l'étalonnage des mètres de puissance, des transducteurs de puissance, des analyseurs de qualité de puissance et, en général, des appareils de mesure de puissance. La tension alternative, le courant, la puissance et les fonctions d'énergie ont le décalage calibré de phase dans la plage de fréquence de 15 Hz à 1 kHz avec une résolution aussi bonne que 0,001 Hz. L'alimentation électrique simulée (y compris les fonctions de qualité d'alimentation) peut être réglée indépendamment dans chaque phase des signaux de tension et de courant. Le multimètre de processeur 5½ intégré pour l'étalonnage du transducteur est une partie standard de chaque calibrateur M133C.

Fonctions de qualité d'alimentation

Quatre fonctions différentes de distorsion sont disponibles dans le calibrateur M133C: La distorsion harmonique avec jusqu'à 50 produits harmoniques, la distorsion inter-harmonique jusqu'à 5000 Hz, la modulation d'amplitude à l'aide d'une enveloppe symétrique sinusoïdale ou carrée et enfin la modulation d'amplitude de plongée / gonflement à l'aide d'une enveloppe carrée sur mesure. La fréquence de modulation peut être réglée entre 0,001 Hz et 50 Hz, la profondeur de modulation maximale est de 30% et encore une fois, tous les paramètres de distorsion peuvent être réglés indépendamment pour chaque phase.

Polyvalence d'étalonnage

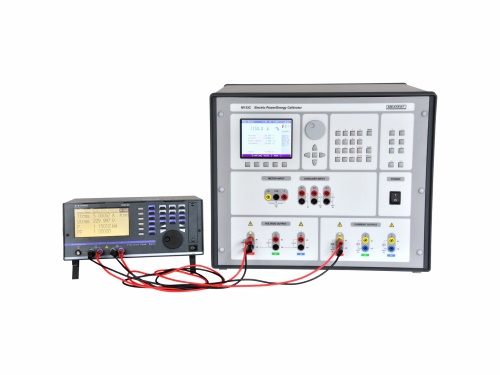

La calibrateur M133C est plus qu'une simple source d'alimentation sophistiquée. En utilisant le multimètre de process intégré, les deux entrées et sorties du transducteur peuvent être manipulées par le calibrateur M133C en même temps afin de pouvoir le calibrer plus facilement, sans autre équipement d'étalonnage. Les sorties flottantes de courant peuvent être connectées directement avec des sorties de tension pour permettre l'étalonnage du mètres de puissance à 3 fils. Un calibrateur, de nombreuses applications - économisez votre temps, votre espace et vos coûts.

Tension CC 3x 1 à 280 V
± 150 ppm / an
Tension CA 3x 1 à 600 V, 15 à 1000 Hz
± 150 ppm / an
Courant CC 3x 5 mA à 30 A (2250 A avec Bobine de courant 151-25)
± 250 ppm / an
Courant CA 3x 5 mA à 30 A, 15 à 1000 Hz (2250 A avec Bobine de courant 151-25)
± 250 ppm / an
Puissance et énergie CC 3x 5 mW à 8.4 kW (3x 420 kW avec Bobines de courant 140-50)
0.1 s à 3 ans
± 440 ppm / an
Puissance et énergie CA 3x 5 mW à 18 kW, 15 à 1000 Hz (3x 900 kW avec Bobines de courant 140-50)
0.1 s à 3 ans, facteur de puissance -1 à +1
Harmoniques, Interharmoniques, Modulation d'oscillation, Creux/surtension fonctions de distorsion
± 440 ppm / an

Multimètre de proces

Tension CC 0 à 12 V
± 100 ppm / an
Courant CC 0 à 25 mA
± 100 ppm / an
Fréquence 1 Hz à 15 kHz
± 50 ppm / an
M133C 3F Power & Energy Calibrator Version triphasée avec fonctions de qualité de l'alimentation.
M133Ci 3F Power & Energy Calibrator Version triphasée, seulement signaux sinusoïdaux.
M133C 1F Power & Energy Calibrator Version monophasée avec fonctions de qualité de l'alimentation.
M133Ci 1F Power & Energy Calibrator Version monophasée, seulement signaux sinusoïdaux.
Adaptateur de courant élevé 133-01
Adaptateur de courant élevé 133-01
joint les 3 sorties de courant pour augmenter la plage de sortie à 90 A
Bobine de courant 140-50
Bobine de courant 140-50
multiplicateurs x50 et x25, 1500 A maximum
vers la page produit

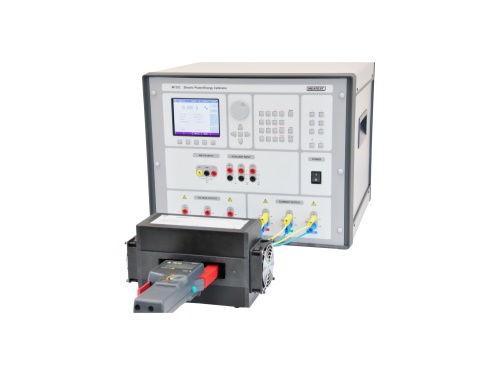

Bobine de courant 151-25
Bobine de courant 151-25
multiplicateur x25, 3000 A maximum, refroidissement actif
vers la page produit
Adaptateur 110
Adaptateur 110
Shunt de fonction tension-de-courant, 10Ω
