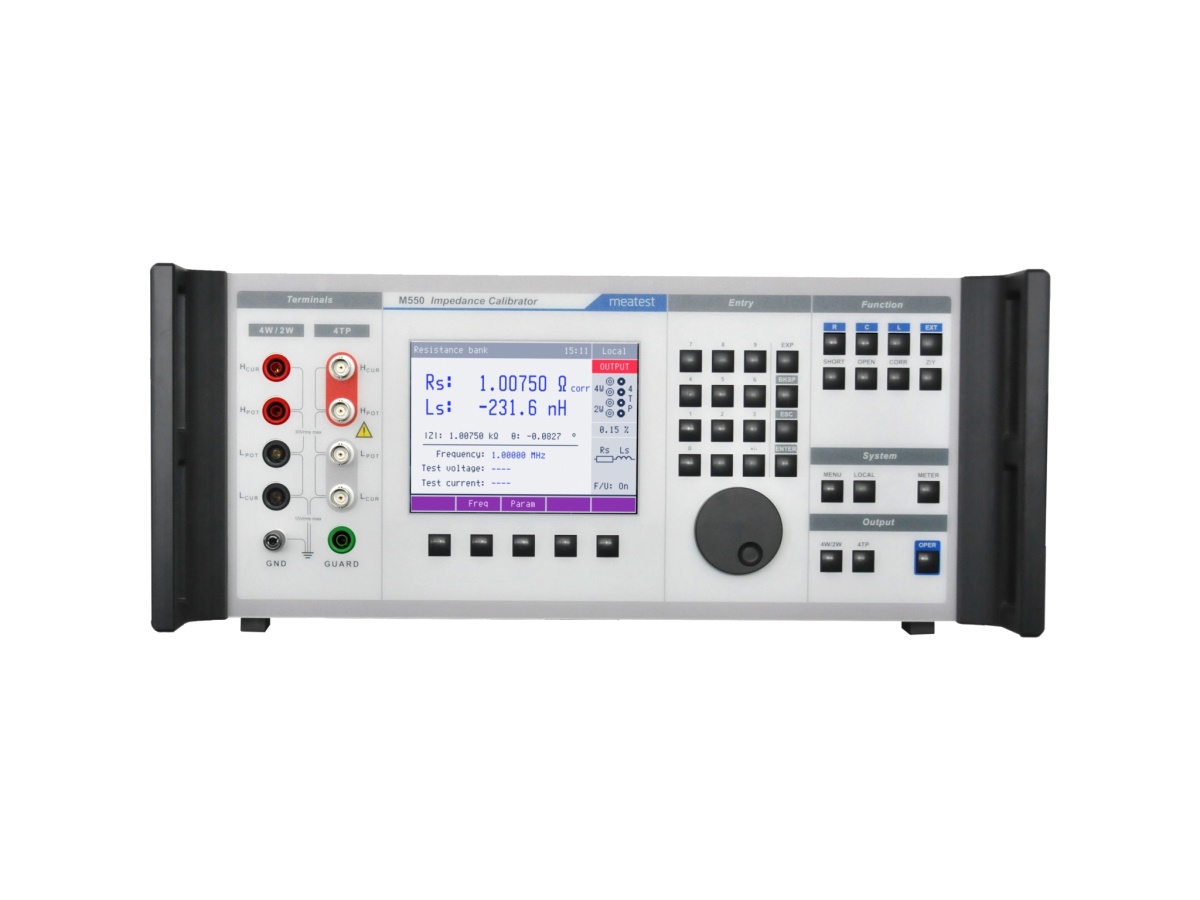

M550 Calibrateur d'impédance

L'idée derrière le Calibrateur d'impédance M550 est de remplacer d'innombrables standards LCR à une seule valeur par un calibrateur qui peut basculer entre les standards comme un changeur de CD dans votre voiture. Le calibrateur contient des étalons de résistance stables et indépendants de la température, des étalons de capacité partielle et des étalons d'inductance partielle simulées par un réseau passif de type RC T. Les valeurs d'étalonnage de deux paramètres complexes des étalons partiels sont affichées sur un grand écran LCD dans des paires de paramètres pré-sélectionnées ainsi que des lectures de tension, de courant et de fréquence à partir du mètres d'essai incorporé. Les positions de référence Ouvert- et Court-circuit sont également disponibles.
Le système de ré-étalonnage facile offre une ré-étalonnage complète dans tous les points de fréquence du spot ou un étalonnage simplifié de décalage. L'historique des valeurs d'étalonnage des étalons partiels à la fréquence de référence 1 kHz peut être rappelé facilement.

Domaine d'étalonnage

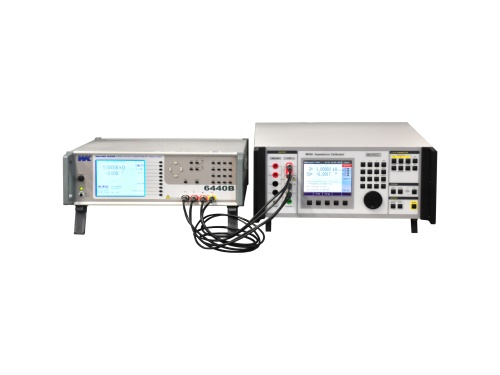

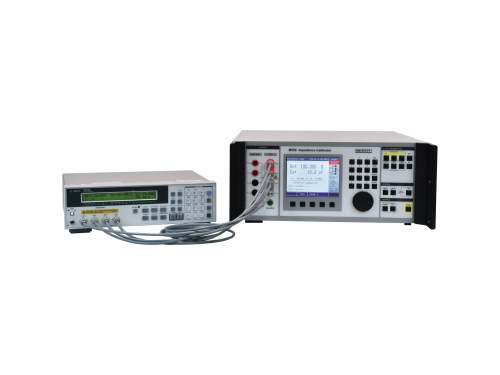

Le calibrateur M550 a été conçu pour l'étalonnage des mètres LCR dans une gamme de fréquences allant jusqu'à 1 MHz. La philosophie du calibrateur M550 est basée sur la télécommande et l'étalonnage automatisé. Pour cette raison, le calibrateur est équipé de l'interfaces RS-232 et GPIB et bien sûr supporté par le logiciel d`étalonnage CALIBER / WinQbase.
